1、為什么要等長，等長的重要性。

在 PCB設計中，等長走線主要是針對一些高速的并行總線來講的。由于這類并行總線往往有多根數據信號基于同一個時鐘采樣，每個時鐘周期可能要采樣兩次（DDR SDRAM）甚至 4 次，而隨著芯片運行頻率的提高，信號傳輸延遲對時序的影響的比重越來越大，為了保證在數據采樣點（時鐘的上升沿或者下降沿）能正確采集所有信號的值，就必須對信號傳輸的延遲進行控制。等長走線的目的就是為了盡可能的減少所有相關信號在 PCB 上的傳輸延遲的差異。



至于 USB/SATA/PCIE 等串行信號，并沒有上述并行總線的時鐘概念，其時鐘是隱含在串行數據中的。數據發送方將時鐘包含在數據中發出，數據接收方通過接收到的數據恢復出時鐘信號。這類串行總線沒有上述并行總線等長布線的概念。但因為這些串行信號都采用差分信號，為了保證差分信號的信號質量，對差分信號對的布線一般會要求等長且按總線規范的要求進行阻抗匹配的控制。



2、繞等長的命令和技巧

方法一：

第一步：連接好需要繞等長的線，。

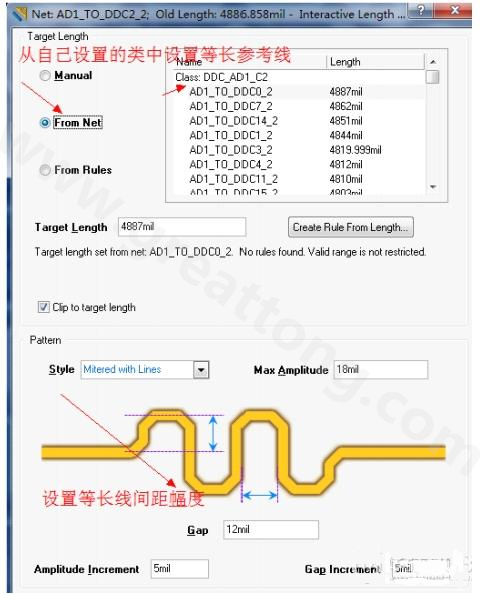

第二步：T+R 開始繞等長，TAB 鍵調出等長屬性設置框，如下圖：



第三步：滑動走蛇形線即可；

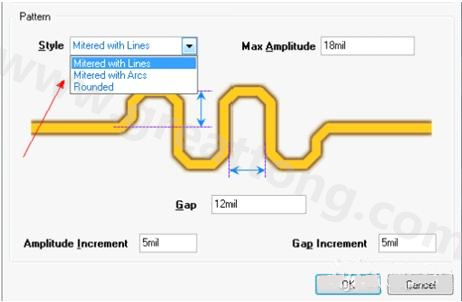

    其中“<”和“>”可以分別調整蛇形線的上下幅度，數字鍵 1 減小拐角幅度，數字鍵 2 增大拐角幅度、數字鍵 3 減小 Gap 間距、數字鍵 4 增大 Gap 間距：

方法二：Shift+A 可以直接在走線模式下饒點對點等長。設置屬性和方法一相同。
