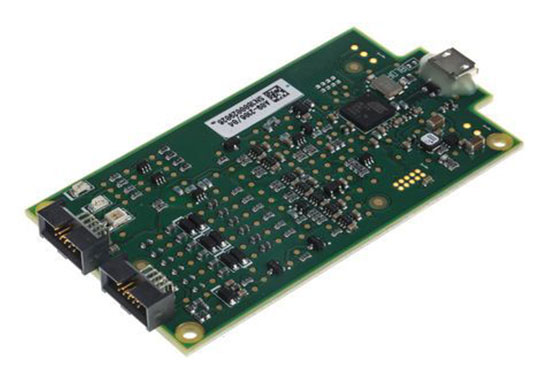

當提到PCBA上的電子電路時，經常使用的術語是雜散電容。PCB上的導體、無源器件的預制電路板、PCBA、有安裝元器件的板之間以及元器件封裝（尤其是IC）中的SMD組件套件之間可能存在雜散電容。雜散電容是電子電路和電路板固有的物理屬性之一。那么如何減少PCB雜散電容的影響呢？今天深圳PCB設計公司-宏力捷電子就為大家解答一下吧！
減少PCB雜散電容的PCB設計方法
1、移除內層接地層
PCB設計由于接地層會由于鄰近而增加與相鄰導體的電容，因此刪除內層接地層以增加距離會有所幫助，這將使電容效應最小化。這必須與最小化接地平面與信號平面相鄰時獲得的EMI的好處進行權衡。
2、使用法拉第盾
法拉第屏蔽是放置在兩條跡線之間，PCB設計以最小化它們之間的電容效應的接地跡線或平面，并且像其他屏蔽結構一樣，它可以有效地減小雜散電容。
3、增加相鄰跡線之間的空間
另一種有效的緩解技術是PCB設計增加相鄰跡線之間的間距。隨著電容隨著距離的增加而減小，這是可以應用的非常好的方法。
4、盡量減少使用過孔
通孔是使緊湊，復雜的PCB成為可能的關鍵要素。但是，過度使用可能會增加寄生電容問題。例如雜散電容。通過PCB設計消除在沒有連接的層上的過孔周?chē)沫h(huán)形環并最大程度地減少來自組件的過孔數量，可以減少這種PTH耦合。如BGA。
深圳宏力捷電子電路板設計能力：
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
為什么選擇深圳宏力捷？
1. 實力保障

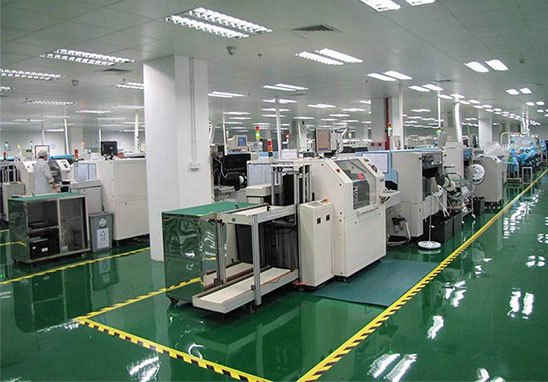

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性?xún)r(jià)比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
