如果你有機會拿起一片
電路板，稍微觀察一下會發現這電路板上有著許多大大小小的孔洞，把它拿起來對著天花板上的電燈看，還會發現許多密密麻麻的小孔，這些孔洞可不是放在哪里擺好看的，每個孔洞都是有其目的而被設計出來的。
這些孔洞大體上可以分成
PTH（Plating Through Hole，
電鍍通孔）及
NPTH（Non Plating Through Hole，
非電鍍通孔）兩種，這里說「通孔」是因?yàn)檫@種孔真的就是從電路板的一面貫穿到另外一面，其實電路板內除了通孔外，還有其他不是貫穿電路板的孔，有興趣的可以先參考這篇文章：
PCB名詞解釋：通孔、盲孔、埋孔。
那要如何區分PTH與NPTH這兩種通孔呢？

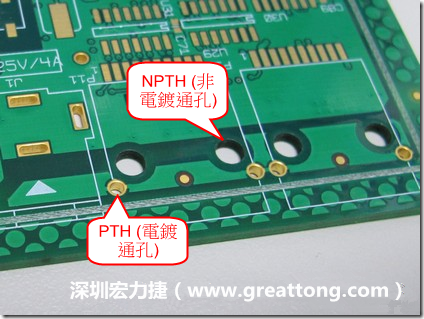

其實很簡單，參考文章最前面的圖片，只要看看孔壁有沒有亮亮的電鍍痕跡就可以判斷了，有電鍍痕跡的孔就是PTH，沒有電鍍痕跡的孔就是NPTH。
那NPTH（非電鍍通孔）有何用途？
如果你稍微留點心，會發現NPTH的孔徑通常會比PTH來得大，因?yàn)镹PTH絕大部分是用來作為鎖螺絲用的，有的則是用于安裝一些連結外面的連接器固定用。
另外，有些也會在板邊（break-away，折斷邊）設計NPTH來作為測試治具的定位之用，早期的時候也會拿來當作SMT打件/貼件時固定電路板之用，現在SMT的打件機器大多使用夾持的方式而不用頂針來固定電路板了。
那PTH（電鍍通孔）有何用途？Via(導通孔)又是什么？
一般在電路板的PTH孔有兩種用途，一種是用來焊接傳統DIP零件腳用的，這些孔的孔徑必須比零件的焊接腳直徑來得大一些，這樣才能把零件插到孔中。

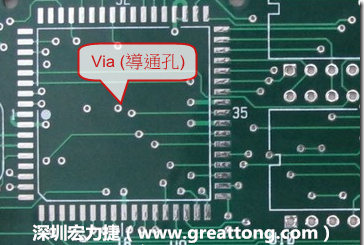

另一種比較小的PTH，通常稱其為via(導通孔)，是用來連接及導通電路板(PCB)的兩層或多層之間的銅箔線路用的，因?yàn)镻CB是由許多的銅箔層堆迭累積而成，每一層銅箔之間都會再鋪了一層絕緣層，也就是說銅箔層彼此之間不能互通，其訊號的連接就是靠via，所以中文才會稱其為「導通孔」。
如上圖是電路板的側面剖面圖，把它想成是玻璃瓶內的螞蟻巢穴，這是一片有六層銅箔的PCB，我們可以把這片PCB想像成有好像六層樓的大廈，每一層銅箔就代表著一層樓，而via(導通孔)就相當于連接樓層的樓梯，而且這棟大廈的樓梯可以有好幾座，不過這樓梯可不一定每一座都會連接到所有的樓層就是了，它可能只有連接第三層與第四層樓，其他都不通，這樣子的孔我們稱之為【Buried Via Hole(埋孔)】，因?yàn)閺耐饷嫱耆床坏接锌椎拇嬖凇Ｒ驗関ia的目的在導通不同層的銅箔，需要電鍍才能導通，所以via也是PTH的一種。
不過現在的via大多會用綠漆(solder mask)覆蓋起來，就像上圖的樣子，尤其是手機板，因?yàn)榘遄由系牧慵椒旁矫芗行￢ia甚至?xí)环旁诹慵恼路剑瑸榱朔乐沽慵cvia不小心短路而產生品質問題，所以大多會用綠漆覆蓋via。因?yàn)橛行﹙ia上面會有印刷錫膏，板子流經回焊爐時，錫膏是很有可能從via流過去到板子的另一面而造成短路問題，所以現在的PCB工藝大多會把via的孔徑做得小小，然后用綠漆覆蓋以避免將來可能造成的品質問題。
當然使用綠漆覆蓋于導通孔的工法有許多人覺得會有品質風險，因?yàn)榭赡軙猩w孔不全或是化學藥劑殘留而導致腐蝕的風險，但不可否認的使用綠漆蓋孔還是目前最便宜且可以接受的填孔方式。除了使用綠漆蓋孔外，也有人使用樹脂先填孔再用綠漆蓋孔，這樣的工法比較符合品質的要求，但多了一道工序，費用當然得往上加。另外，如果是焊盤/焊墊上的通孔或盲孔，一般我們會要求使用銅塞孔，最后在做表面處理，以避免錫膏流進去通孔的風險。
