pcb打樣的英文全稱

PrintedCircuitBoard proofing

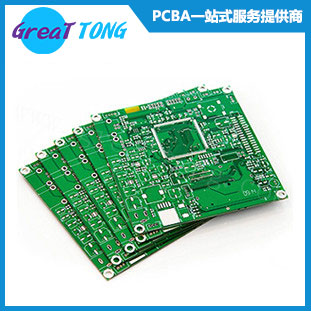

pcb打樣詳細介紹

PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。



PCB打樣就是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路，并完成PCB Layout之后，向工廠進行小批量試產的過程，即為PCB打樣。而PCB打樣的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和完成測試之前，都稱之為PCB打樣。



PCB打樣注意事項

PCB打樣注意事項，一般包含兩個群體，一個是工程師群體，另一個是PCB打樣廠家。



作為工程師群體，打樣注意事項則有：

1、慎重選擇打樣數量，以有效控制成本。

2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗。

3、進行全面的電氣檢查，提升PCB板的電氣性能。

4、做好信號完整性布局，降低噪聲提升PCB穩定。



作為PCB打樣廠家，打樣注意事項有：

1、認真檢查PCB文件資料，避免資料問題。

2、全面進行工藝核準，與自已廠家進行工藝配置。

3、控制好生產數量，減低成本并保重質量。

4、與打樣客戶進行注意事項溝通，提前預防事故發生。



PCB打樣市場分布

PCB打樣的需求群體主要集中在電子產品較為發展的地區，主要有深圳、北京、上海、蘇州、杭州、西安、成都、長沙等城市。



PCB打樣最好的廠家

深圳宏力捷電子是一家專業從事印制線路板制造的電路板生產廠家，16年專注單、雙面、多層線路板生產制作。可提供阻抗板、HDI板、盲埋孔板等多層PCB板打樣、小批量生產業務。

我們的做板優勢：PCB月產能2萬7千平方米 | 可做1-30層高精密線路板 | 國內四大車企電路板一級供應商 | 軍工合作單位。
